MASTROSISTEMA

Conçu et garanti pour la pose de Murogeopietra® sur l’isolation thermique par l’extérieur de Fassa Bortolo, Mastrosistema® est le premier système européen ayant obtenu le test antisismique selon Eurocode 8 auprès de l’organisme public français CSTB, Centre Scientifique et Technique du Bâtiment.

CSTB ESSAIS EN LABORATOIRE

CSTB - Test Eurocode 8
Essais sismiques selon la norme
UNI EN 1998-1
FRANCE 4 Juillet 2016

Conception des structures pour la résistance sismique.La norme spécifie les conditions minimales de performance applicables aux bâtiments et aux ouvrages de génie civil dans une zone sismique, et prévoit les règles pour la représentation des actions sismiques et pour leur combinaison avec d’autres actions, avec pour objectif de protéger les vies humaines en cas de séisme, de limiter les dommages et de maintenir le fonctionnement des principales structures de la protection civile.

1.    Installation du mur sur la machine pour la simulation
2.    Exécution des 8 phases de sollicitation sismique de l’essai.
3.    Examen du mur par les techniciens après l’essai:
Aucun effondrement, affaissement ou fissuration n’a été observé.

CSTB - Essai SBI
Affectation du Classement Feu et à la Réacion au Feu du Matériau selon la norme EN 13823.
FRANCE 4 Juillet 2016

L’essai au feu, réalisé sur le revêtement Murogeopietra®, posé sur une isolation thermique par l’extérieur d’une épaisseur de 160 mm, certifie que Murogeopietra® est un matériau résistant au feu et atteste d’une absence totale de fumées toxiques dans l’air.
Cela signifie que Murogeopietra
® est capable de protéger l’isolant sous-jacent contre la chaleur, en empêchant celui-ci de fondre et de s’affaisser pendant le temps nécessaire aux interventions d’évacuation.


Ce nouvel essai au feu confirme et amplifie les résultats déjà obtenus en 2010 en Autriche auprès de l’IBS - Institut für Brandschutztechnik und Sicherheitsforschung GmbH.


AUTRES TESTS DE LABORATOIRE

2010 - CHAMBRE CLIMATIQUE

Ayant toujours été convaincus de pouvoir mettre une finition en pierre sur un manteau isolant, nous avons fait en sorte de n’avoir aucun affaissement au cours des années et surtout de ne jamais altérer les caractéristiques thermiques de l’isolant. Suite à des tests de laboratoire, nous avons modifié plusieurs fois les matériaux qui composent le “murogeopietra” jusqu’à obtenir un équilibre parfait.

Autriche 2010 – ESSAI AU FEU
IBS Institut für Brandschutztechnik und Sicherheitsforschung GmbH

La sécurité a toujours été une priorité dans la conception du système. Il existe en Europe des normes bien précises pour la gestion des issues de secours en cas d’incendie. Le revêtement murogeopietra, associé à un manteau en polystyrène expansé extrêmement sensible au feu, ne devait en aucun cas s’écrouler et obstruer les issues pendant le temps nécessaire à l’évacuation du bâtiment, temps calculé sur 30 minutes avec une flamme directe à 900°C sur l’ouverture. L’essai a été réussi haut la main, l’isolant n’a pas eu le moindre affaissement sur toute la hauteur de 6 mètres, grâce à la grande inertie thermique de la pierre qui l’a protégé pendant tout le temps nécessaire.

Italie 2014 - CHAMBRE pour ESSAIS CLIMATIQUES
Vieillissement accéléré sur systèmes d’isolation thermique par l’extérieur

La présence d’eau éventuelle dans la structure, causée par les intempéries ou par le passage de vapeur d’eau non évacuée, était une source d’inquiétude. Or, un test effectué auprès du Politecnico de Milan a confirmé la qualité du système et des modifications apportées aux produits utilisés.
Parallèlement, le manteau a été testé avec un revêtement en pierre naturelle sciée. Comme nous l’avions supposé, nous avons constaté qu’il est impossible de l’utiliser. Les valeurs techniques non modifiables, comme la perméabilité à la vapeur d’eau, le poids, etc. ont une forte influence négative sur l’efficacité de l’isolant.

TEST LEPIR

L’essai LEPIR II passé avec succès confirme que la procédure Murogeopietra® sur EPS respecte parfaitement les normes de sécurité incendie pour les bâtiments.

Fidèle à son engagement de longue date dans le développement de matériaux et de procédures de mise en œuvre innovants, Geopietra déploie tous ses efforts pour obtenir la certification de ses produits et fournir les meilleures garanties d’utilisation sur le chantier, de sécurité et d’efficience des immeubles réalisés.

En 2018, Geopietra a voulu valider les résultats obtenus en 2016 par le Test du Feau SBI (Single Burning Item) pour ce qui concerne les façades de bâtiments réglementés - immeubles résidentiels, publics, établissements d’accueil et gratte-ciels - à travers l’essai expérimental standardisé LEPIR II.

CSTB  - Test LEPIR II / Propagation de l’incendie à l’extérieur de façades pour bâtiments réglementés (immeubles résidentiels, bâtiments ouverts au public, gratte-ciels) - FRANCE Août 2018

L’essai, dénommé LEPIR II, prévoit la sollicitation au feu d’une façade montée sur une structure à deux étages. La source d’inflammation et de propagation du feu se trouve dans la pièce du rez-de-chaussée et le régime de la force de l’incendie est contrôlé à travers des ouvertures situées dans le mur postérieur des locaux. On procède aussi à la mesure de la température et de son flux radiant. Sur le mur, constitué de blocs en béton perforés de 20 cm d’épaisseur, les panneaux en EPS de 20 cm ont été installés pour l’isolation thermique extérieure selon la procédure ETAG 004. On procède ensuite, selon la procédure garantie, à la mise en œuvre de la pierre reconstituée Geopietra. Le rebord de la fenêtre est réalisé avec des couvertines Geocover. Au niveau du linteau et des montants de la fenêtre de droite, un panneau en laine de roche de 20 cm d’épaisseur est mis en place ; ce panneau a été omis volontairement dans la fenêtre de gauche afin d’exercer une sollicitation supplémentaire du revêtement de la façade. Deux piles de bois de 3 quintaux ont été placées au rez-de-chaussée devant les fenêtres, qui ont été laissées volontairement ouvertes et constituent des cheminées de propagation du feu. 6 thermocouples intérieurs mesurent les températures de la cheminée, alors que 14 autres installés à 10 cm de la surface du mur et distribués verticalement sur toute la hauteur du mur mesurent la température ambiante de façade.

Optimiser la sécurité des bâtiments contre l’incendie est non seulement une obligation imposée par les normes, mais aussi une condition importante pour assurer la protection des immeubles et des personnes.


Pour le test LEPIR II a été utilisé le système garanti MASTROSISTEMA® en collaboration avec




COMPORTAMENTO AL FUOCO DI MUROGEOPIETRA SU EPS.

COMPORTEMENT AU FEU MUROGEOPIETRA SUR EPS.

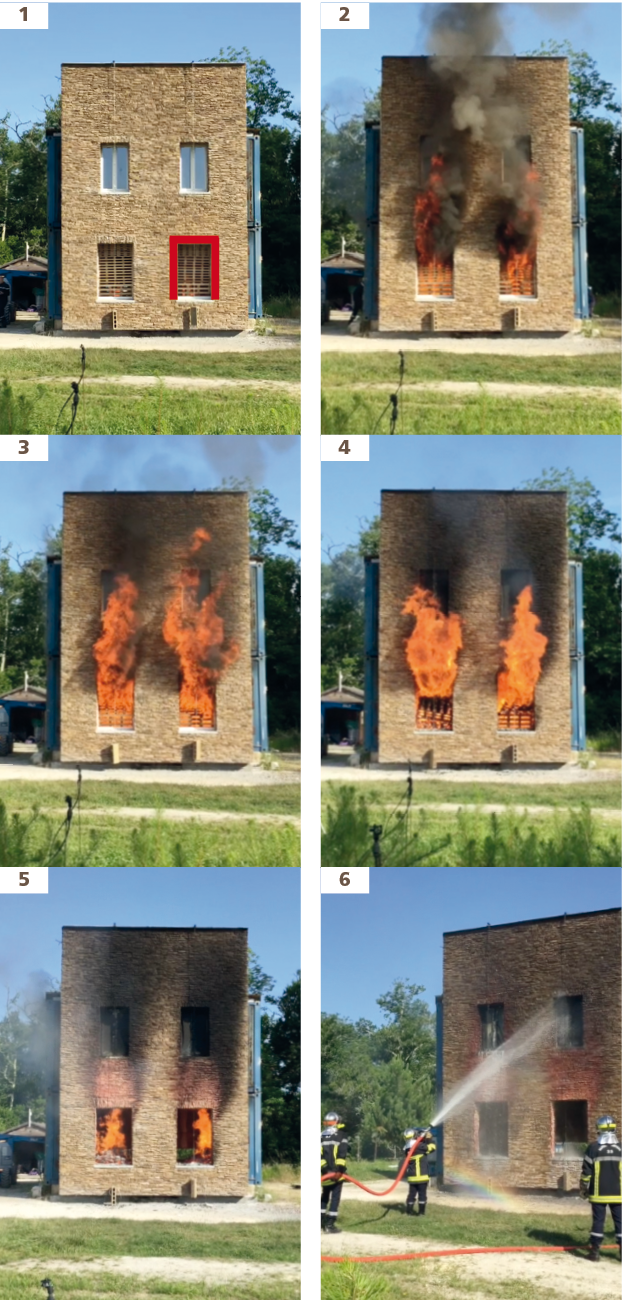

1. Allumage des cheminées avec première émission de fumées. Côté droit avec renforcement de la laine de roche au-dessus de la fenêtre.
2. Au bout de 1 min 20 s, les flammes effleurent déjà les trois quarts des fenêtres de l’étage supérieur.
3. Passé 5 minutes, la température de la façade atteint 800°C environ et, sur le côté gauche (celui sans laine de roche de protection), les vitres de la fenêtre de l’étage supérieur se brisent.
4. Après 8 minutes environ, la façade atteint la température maximale de 1100°C et les flammes font leur apparition sur les montants de la fenêtre de gauche.
5. Au bout d’une heure, alors que tout le combustible a été consommé, on n’observe aucun affaissement ni aucun effondrement de la façade.
6. Les pompiers interviennent avec de forts jets d’eau pour éteindre l’incendie, ce qui provoque un choc thermique important pour le mur; bien qu’ils insistent particulièrement dans les points les plus sollicités par l’essai, on n’observe aucun affaissement, même partiel.

Une fois l’essai terminé, une inspection visuelle est effectué.

7. Après avoir retiré avec difficulté le revêtement en pierre de l’épaulement et du linteau de la fenêtre gauche, l’on observe, au niveau de la fissure qui s’est créée à cause du choc thermique, qu’en l’absence du panneau en laine de roche, l’isolant en EPS sous-jacent est sublimé, alors que la procédure garantie (Manuel technique, chap. 6.21) a contribué à maintenir les couches de ragréage, de grillage et de pierre stables et parfaitement ancrées au substrat par les tasseaux.
8. L’effet de barrière du panneau de laine de roche est significatif: sa présence déclenche en effet une réaction de séparation des flammes du mur, atténuant ainsi la température et évitant qu’elles s’étendent aux fenêtres de l’étage supérieur.
9. Le châssis en PVC de la fenêtre de gauche n’a pas résisté, ce qui a permis aux flammes de pénétrer à l’intérieur ; celui de la fenêtre de droite, même s’il s’est abîmé, a bien tenu et est resté hermétiquement fermé aussi bien aux flammes qu’aux fumées.
10. À l’intérieur, on remarque que les briques en béton alvéolaire de la pièce de propagation de l’incendie ont littéralement explosé à cause de la forte chaleur.





________________________________________________________________________________________________________________________________________

La procédure Murogeopietra® sur EPS satisfait aux critères de non-propagation du front de flamme audelà de l’étage successif. La procédure a passé le test LEPIR II, qui encadre la propagation du feu à l'extérieur des façades pour les bâtiments réglementés (bâtiments résidentiels, bâtiments ouverts au public et immeubles de grande hauteur).

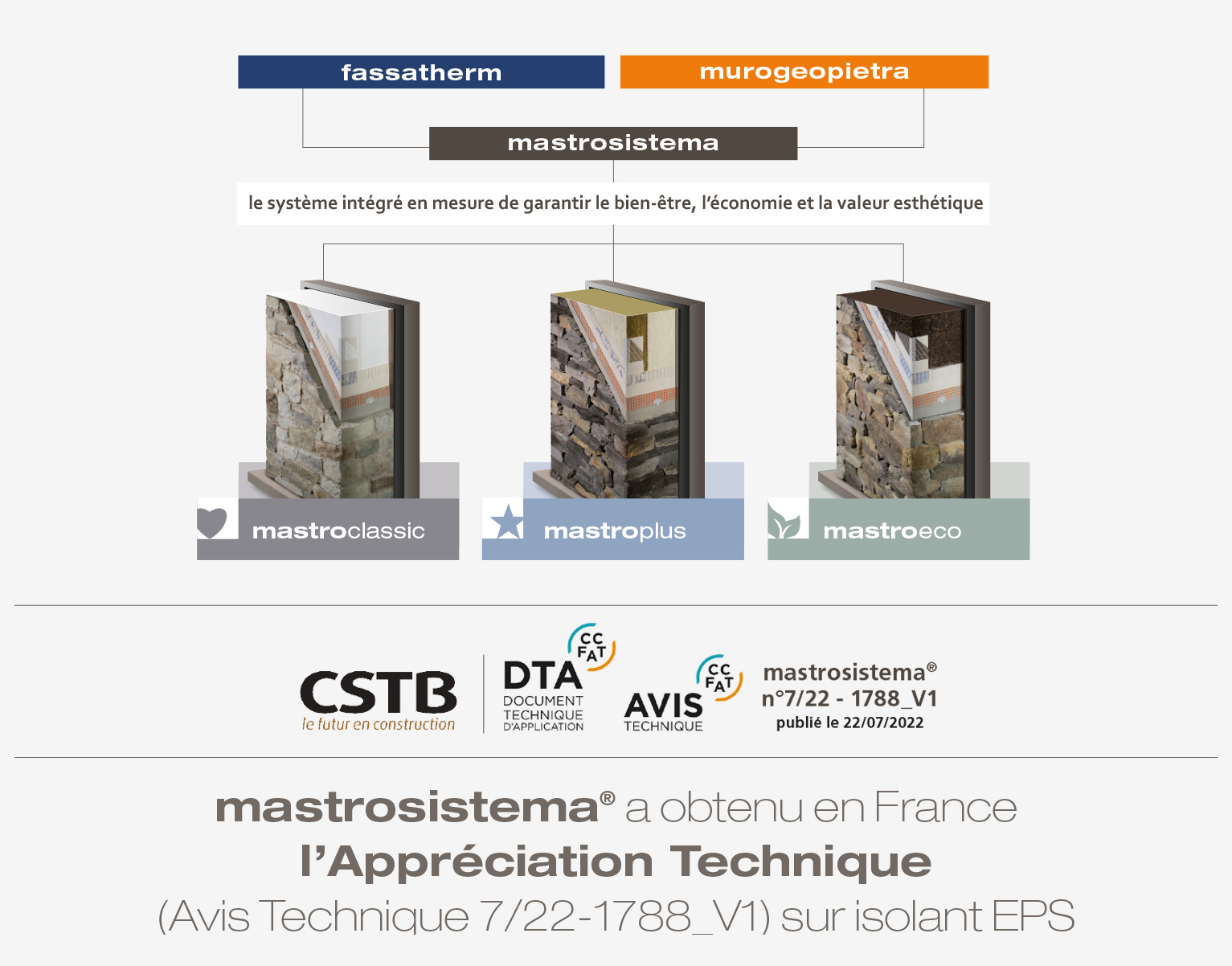

L'Avis Technique publié par le CSTB donne la possibilité, sur le territoire français, de revêtir les bâtiments R+4 jusqu'à une altitude de 2 000 m dans le cas d'une pose avec joint.

________________________________________________________________________________________________________________________________________
